Монитор ЕGA. Проблема.

[Штуцер]

Вобщем нужен ещё один из Нижнего.

Он третьим будет.

[DiZed]

я б сначала подумал на высохшие кондеры

это мы в курсе.

пульсации по питанию, которые сбивают синхронизацию

Питание от стойки, а там стабилизатор

я про кондеры и цепи питания внутри монитора (мониторов)

[Павел73]

Питание от стойки, а там стабилизатор

я про кондеры и цепи питания внутри монитора (мониторов)

Вообще, при поиске любой неисправности в электрическом или электронном устройстве надо первым делом смотреть питание, от первичного источника к вторичным, и далее ко всем запитываемым цепям. Величина напряжения и его качество.

Вспомнил недавний случай . Споря с кем-то из оппонентов, я похвастался, что моя белорусская микроволновка Горизонт уже отработала вдвое дольше, чем сложный и дорогой Панасоник. И сглазил - отказала! Вернее, заработала с перебоями.

В похабном настроении, будучи уверенным, что в неё придётся лезть, выдернул вилку из розетки (первичный источник питания). И увидел, что один из контактов вилки просто оброс окислами, в месте соприкосновения с контактом розетки. Зачистил, и всё заработало, без перебоев.

[ОАЯ]

И согласен с предыдущими товарищами, судя по картинке - не факт (хотя и возможно), что беда именно в мониторе.

А что же тогда два монитора дают разные искажения?

"Два выбуха одновременно случайно не бывают" (с)

Искажения должны быть разные. Поясню. При обрыве цепи внешней синхронизации генератор в мониторе строковых импульсов не ждет следующего синхроимпульса извне. Он начинает выдавать свои импульсы синхронизации по своим представлениям (местные резистор+конденсатор). Зачем, спросите Вы? Для того, чтобы при любой неисправности экран не оставался черным. Тогда любая неисправность будет с мертвым экраном.
Соответсвенно, картинки будут разные.

Все указывает на обрыв провода или в кабеле или в разъеме. Желательно или прозвонить кабель или продублировать по временной цепи провод синхронизации.

[Настрел]

При обрыве цепи внешней синхронизации генератор в мониторе строковых импульсов не ждет следующего синхроимпульса извне. Он начинает выдавать свои импульсы синхронизации по своим представлениям (местные резистор+конденсатор). Зачем, спросите Вы?

Не. Там всё проще.
В монике на строковой развертке всегда идет пила. Как и на кадровой, собственно. Никаких доп. импульсов синхронизации моник сам себе не генерирует. Если не подавать строковый синхроимпульс, то развертка будет идти просто по этой пиле. Период этой пилы настраивается на заводе с запасом, т.к. штатно, каждый период сбрасывается синхроимпульсом, и пила не отрабатывает свой полный период, синхроимпульс её постоянно перезапускает. А вот если синхроимпульса нет, то пила начинает дорабатывать свой период до конца. И строки становятся длиннее и сползают.

[ОАЯ]

Это (ГЛИН) следующий каскад за формирователем синхроимпульсов. Сам по себе ГЛИН в ответ на синхроимпульс начинает увеличивать напряжение на своем выходе. Потом тупо ждет внешнего сброса. Формирователь делает сброс раньше максимального напряжения, но должен учитывать внешние импульсы, импульсы кадровой развертки, период гашения. И уметь работать в автономном режиме.

[ZOOR]

Но вообще, посмотрел по инету - проблема распространенная для станочников.

А там никто проблему устаревшего компьютерного оборудования радикально решить не предлагает?

Как вариант, если смежные устройства управляются по стандартным последовательному / параллельному протоколам, то
1. Свежий комп с платами интерфейсов
2. ДОСэму под Линуксом

Если там ЦАП/АЦП свои, то напрямую не прокатит, конечно. Надо будет reverse engineering делать, что непросто и недешево.

ЗЫ У меня валяется ЮСБ-флоповвод на 3,5. Могу подарить, если кому надо.

[Старый]

Вобщем нужен ещё один из Нижнего.

Он третьим будет.

Ну что там? Чем всё кончилось то?

[Штуцер]

Ничем. Пока.
Один монитор в ремонте в "Ремонт ретроэлектроники". Ждет запчастей. Не следующей неделе.
Второй, тульский, в ремонте Промэлектроники, но им нужна схема видеоплаты стойки станка.
А ее нет. Итальянцы из Biesse раскрывают только поблочный состав стойки RT481 Rover 321R . Сервисный ремонт предполагался на уровне замены блоков, насколько я понимаю.

Вся текучка перенесена на китайский ЧПУ. Он попроще.

В инете есть такое видео:


Вот это Rover321R c небольшими отличиями от моего. А стойка точно такая же.
Черный квадрат - место, где был родной монитор.

[Штуцер]

Нашел случайно видео своего Ровера, еще когда родной монитор был живой.

[ОАЯ]

"Второй, тульский, в ремонте Промэлектроники, но им нужна схема видеоплаты стойки станка." - очень странное предложение.
Все, что между компьютером и монитором - стандарт
https://studfile.net/preview/3978394/page:2/

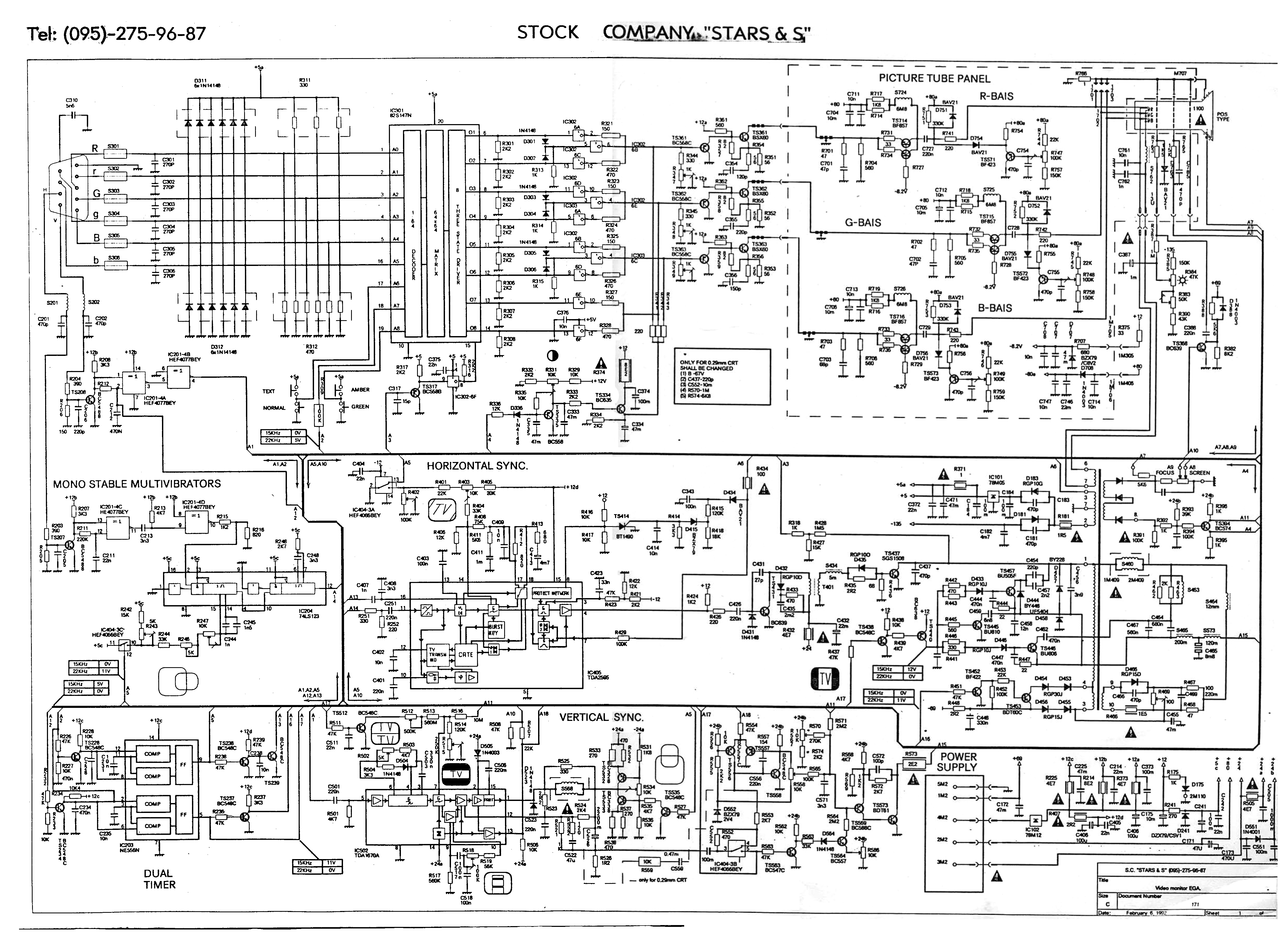

Как пример схемы со стороны монитора
https://forum.maxiol.com/index.php?act=Attach&type=post&id=8703

Как подключить монитор VGA к выходу компьютера EGA
https://www.cyberforum.ru/electronics-beginners/thread2342372.html

Я бы предложил свои услуги в Королеве, но кроме тестера, паяльника и случайных кабелей у меня ничего нет. Наверняка потребуются разъемы для тестовой сборки. Да и , как я понял, свободного монитора или телевизора нет.

[Штуцер]

Я бы предложил свои услуги в Королеве, но кроме тестера, паяльника и случайных кабелей у меня ничего нет. Наверняка потребуются разъемы для тестовой сборки. Да и , как я понял, свободного монитора или телевизора нет.

Спасибо, интересный вариант. Один свободный монитор появится по любому.

[ОАЯ]

Угу.

[Victor123]

Круто, я не знал что вообще eсть такой.
Я с CGA сразу же перешел на VGA.
